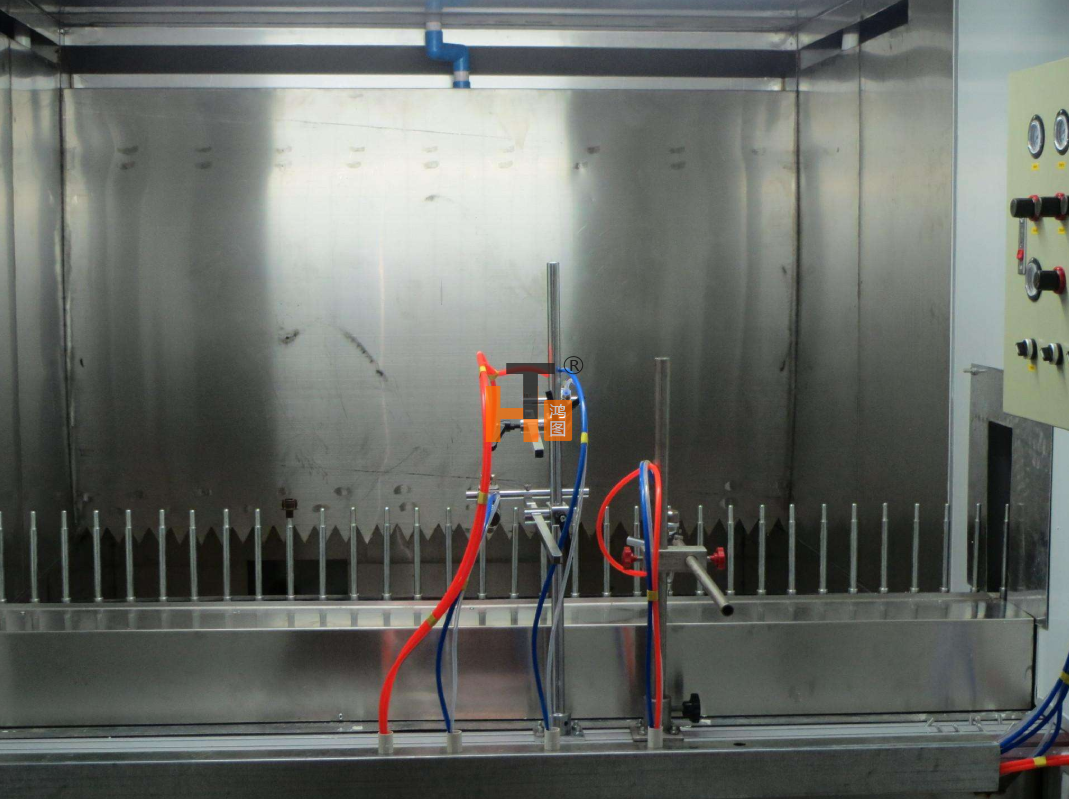

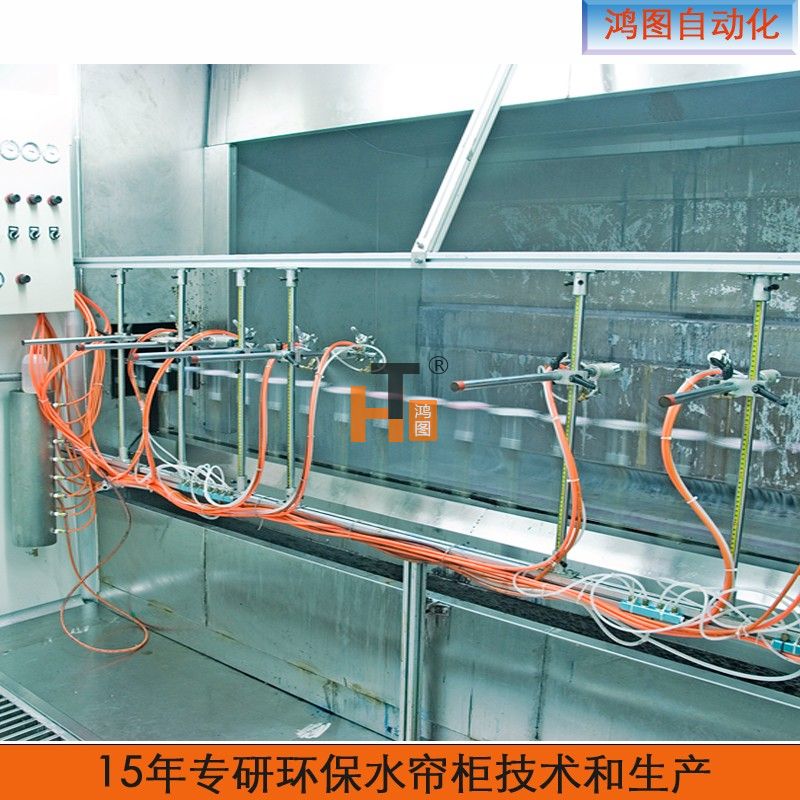

環保水簾自動噴漆柜包括水池、室體、照明系統（LED防爆）、水簾裝置、排風裝置、送風動壓室、進風過濾裝置、循環水系統、凈化供風天井等組成。自動噴漆柜主體、底部水槽均采用SUS304不銹鋼板制作，后部高過濾槽，配的動給、排水閥，正面及側面水濂板采用SUS不銹鋼析，室體兩側開有進出門洞供工件進出，并設置高效風切裝置，確保風壓水衡。槽體分主槽和輔槽，槽液經二級過濾后流入輔槽，擋板的設計充分考慮到拆卸維修方便，三面水簾，水簾板均采用不銹鋼板，槽體水面上部為渦卷水洗結構，立體離心泵。

環保自動噴漆柜的自吸水泵循環抽水往水簾板上均勻的流下來，在風機的牽引下，噴槍噴出來的廢氣（漆物）隨氣流進入噴漆水簾柜及后級廢氣處理系統（也就是被水簾板上的水打到下面水泄里）；再有少部分的廢氣（漆物）被上面的風機通過排風管道排出車間外面。由于水簾板與水面距離經過優化設計，在風機牽引力作用下，氣流壓力高速提升，環保型水簾柜內原本平靜的水面隨之迅速掀起層層的波浪，與水簾板順流而下的水簾相遇從而形成45度夾角，對漆霧及廢氣進行初效無縫夾擊沖洗吸附，漆霧及廢氣迅速凝華成塵粒被反洗回到殘渣回收箱。未被吸附微余的漆霧二次進入一級高效過濾芯片，經過層層的過濾、高壓噴淋，漆霧及廢氣開始迅速冷卻凝華變成塵粒，最終在高壓的噴淋塔系統作用下反洗回到殘渣收集箱。

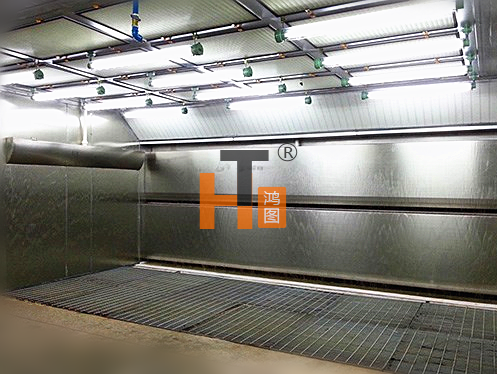

環保自動噴漆柜的給自動噴漆柜送風，送風從噴房頂部進入，噴漆柜除頂部高效過濾器，確保送風的均勻和潔凈，操作時為封閉式。自動噴漆區高有溶劑濃度自動報警裝置。
